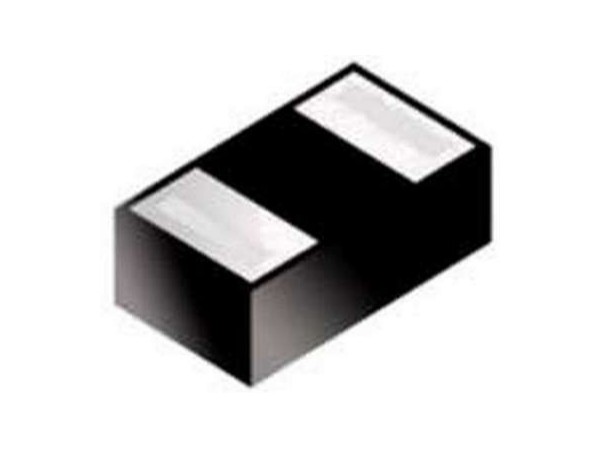

BPS201208W/H-T0

通用一体成型电感

电感是用Keysight Technologies LCR测量仪4285A测量的。同等的测量可以使用同等的测量设备。测试频率为1MHz,OSC LEVEL:0.5V。可根据个人规格定制。

产品参数

Part Number

(uH)

Tolerance

Rdc（mΩ)

Max.[Typ.]

Isat（A）
Max.[Typ.]

Itemp（A）
Max.[Typ.]

BPS201208W-R24M-T0

0.24

±20％

19 [15]

6.5 [7.0]

5.5 [6.0]

BPS201208W-R33M-T0

0.33

±20％

23 [18]

5.2 [6.0]

5.0 [5.4]

BPS201208W-R47M-T0

0.47

±20％

31 [27]

5.0 [5.5]

3.7 [4.1]

BPS201208W-1R0M-T0

1.0

±20％

60 [54]

3.1 [3.5]

2.5 [3.0]

BPS201208W-1R5M-T0

1.5

±20％

120 [110]

2.5 [3.0]

1.8 [2.0]

BPS201208W-2R2M-T0

2.2

±20％

145 [130]

2.0 [2.5]

1.5 [1.7]

Part Number
L

(uH)
Tolerance
Rdc（mΩ）

Max.[Typ.]
Isat（A）
Max.[Typ.] Itemp（A）
Max.[Typ.]

BPS201208H-R22M-T0 0.22 ±20％ 22 [17] 6.5 [7.0] 4.8 [5.6]

BPS201208H-R33M-T0 0.33 ±20％ 27 [22] 5.5 [6.0] 4.1 [4.8]

BPS201208H-R47M-T0 0.47 ±20％ 42 [38] 4.7 [5.3] 3.1 [3.7]

BPS201208H-1R0M-T0 1.0 ±20％ 85 [75] 3.5 [4.0] 2.0 [2.4]

BPS201208H-1R5M-T0 1.5 ±20％ 145 [130] 2.4 [2.8] 1.65 [1.85]

BPS201208H-2R2M-T0 2.2 ±20％ 175 [160] 2.1 [2.5] 1.55 [1.75]

•可根据个人规格定制。

•Isat：电感量从实际初始值下降约30%的直流电流。

•Itemp：温度上升约ΔT=40°C时的直流电流。根据我们的使用环境，Itemp是一个参考值。在最终应用中，电路设计应使部件的温升不超过40℃。

•使用温度范围：－40～125℃
