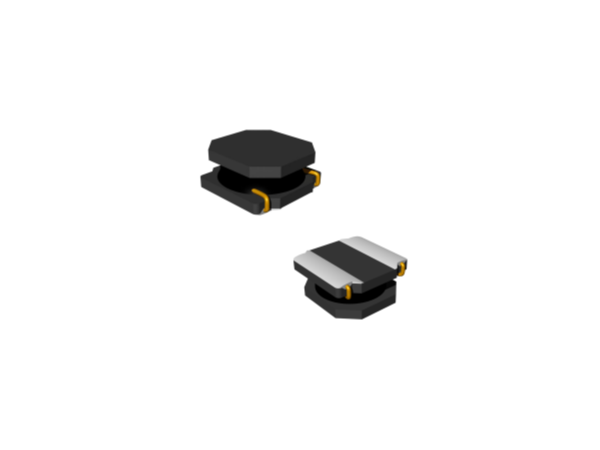

贴片功率电感 NR 系列
电感是用Keysight Technologies LCR测量仪4285A测量的。同等的测量可以使用同等的测量设备。测试频率为100KHz,OSC LEVEL: 1V。可根据个人规格定制。
| Part Number |
L (μH) |
Rdc (mΩ) |
Isat (A) |
Itemp (A) |
||||||||||||||||||||||||||||||||
| Typ. | Tolerance | —— | Max. | Max. | ||||||||||||||||||||||||||||||||
| BPCG0504KS1R0MTP07 | 1.0 | ±20％ | 11±30% | 8.20 | 4.90 | |||||||||||||||||||||||||||||||
| BPCG0504KS1R5MTP07 | 1.5 | ±20％ | 14±30% | 6.50 | 4.30 | |||||||||||||||||||||||||||||||
| BPCG0504KS2R2MTP07 | 2.2 | ±20％ | 18±30% | 5.80 | 3.80 | |||||||||||||||||||||||||||||||
| BPCG0504KS3R3MTP07 | 3.3 | ±20％ | 23±30% | 4.60 | 3.40 | |||||||||||||||||||||||||||||||
| BPCG0504KS4R7MTP07 | 4.7 | ±20％ | 30±30% | 4.00 | 3.00 | |||||||||||||||||||||||||||||||
| BPCG0504KS6R8MTP07 | 6.8 | ±20％ | 40±30% | 3.20 | 3.00 | |||||||||||||||||||||||||||||||
| BPCG0504KS100MTP07 | 10 | ±20％ | 48±30% | 3.20 | 2.80 | |||||||||||||||||||||||||||||||
| BPCG0504KS150MTP07 | 15 | ±20％ | 86±30% | 2.20 | 2.00 | |||||||||||||||||||||||||||||||
| BPCG0504KS680MTP07 | 68 | ±20％ | 400±30% | 0.90 | 0.80 | |||||||||||||||||||||||||||||||
•可根据个人规格定制。
•Isat: 电感量比初始值下降约30%时所加载的直流电流值
•Itemp: 基于温度上升的情况(自身发热温度上升约40℃)。※ Itemp是基于本公司的使用环境的参考值。 在最终应用中，必须在产品温度上升不超过40°C的条件下进行电路设计。
•工作温度范围：-40～+125℃。
