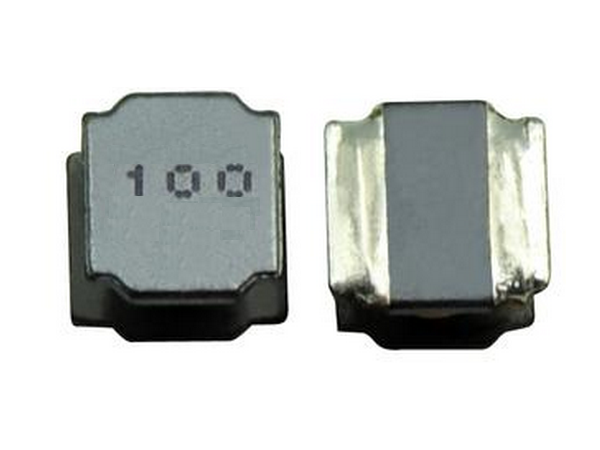

贴片功率电感 NR 系列
电感是用Keysight Technologies LCR测量仪4285A测量的。同等的测量可以使用同等的测量设备。测试频率为1MHz,OSC LEVEL:0.5V。可根据个人规格定制。
| Part Number |
L (μH) |
Rdc (mΩ) |
Isat (A) |
Itemp (A) |
||||||||||||||||||||||||||||
| Typ. | Tolerance | Typ. | Max. | Max. | Max. | |||||||||||||||||||||||||||
| BPAG0401HS1R0NTP07 | 1.0 | ±30％ | 30.0 | 39.0 | 4.50 | 2.60 | ||||||||||||||||||||||||||
| BPAG0401HS1R5NTP07 | 1.5 | ±30％ | 40.0 | 52.0 | 3.30 | 2.40 | ||||||||||||||||||||||||||
| BPAG0401HS2R2MTP07 | 2.2 | ±20％ | 45.0 | 58.5 | 2.70 | 1.65 | ||||||||||||||||||||||||||
| BPAG0401HS3R3MTP07 | 3.3 | ±20％ | 55.0 | 71.5 | 2.30 | 2.00 | ||||||||||||||||||||||||||
| BPAG0401HS4R7MTP07 | 4.7 | ±20％ | 90.0 | 117.0 | 2.00 | 1.70 | ||||||||||||||||||||||||||
| BPAG0401HS6R8MTP07 | 6.8 | ±20％ | 95.0 | 124 | 1.65 | 1.20 | ||||||||||||||||||||||||||
| BPAG0401HS100MTP07 | 10.0 | ±20％ | 180.0 | 234.0 | 1.30 | 0.84 | ||||||||||||||||||||||||||
| BPAG0401HS150MTP07 | 15.0 | ±20％ | 240.0 | 312.0 | 1.10 | 0.85 | ||||||||||||||||||||||||||
| BPAG0401HS220MTP07 | 22.0 | ±20％ | 280.0 | 364.0 | 0.90 | 0.72 | ||||||||||||||||||||||||||
•可根据个人规格定制。
•Isat: 电感量比初始值下降约30%时所加载的直流电流值
•Itemp: 基于温度上升的情况(自身发热温度上升约40℃)。※ Itemp是基于本公司的使用环境的参考值。在最终应用中，必须在产品温度上升不超过40°C的条件下进行电路设计。
•工作温度范围：-55～+165℃。
