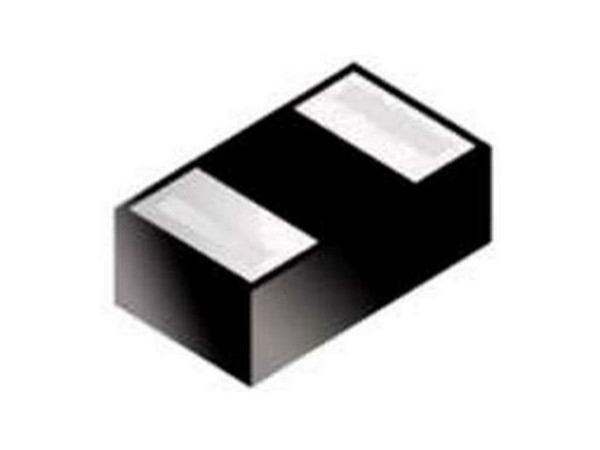

通用一体成型电感
电感是用Keysight Technologies LCR测量仪4285A测量的。同等的测量可以使用同等的测量设备。测试频率为1MHz,OSC LEVEL:0.5V。可根据个人规格定制。
| Part Number |
L (uH) |
Rdc（Ω） | Isat（A） | Itemp（A) | Remarks | |||
| max. | typ. | max. | typ. | max. | typ. | |||
|
BPS201608H-R24M-T□ |
0.24 |
0.019 |
0.017 | 5.8 | 6.4 | 4.6 | 5.3 |
|
|
BPS201608H-R33M-T□ |
0.33 | 0.025 | 0.022 | 5.6 | 6.2 | 4.2 | 4.8 | |
|
BPS201608H-R47M-T□ |
0.47 | 0.034 | 0.030 | 4.8 | 5.3 | 3.7 | 4.3 | |
|
BPS201608H-R68M-T□ |
0.68 | 0.046 | 0.041 | 4.2 | 4.6 | 3.3 | 3.8 | |
|
BPS201608H-1R0M-T□ |
1.0 | 0.061 | 0.054 | 3.7 | 4.1 | 2.9 | 3.3 | |
|
BPS201608H-2R2M-T□ |
2.2 | 0.142 | 0.125 | 2.4 | 2.6 | 1.7 | 2.0 | |
•可根据个人规格定制。
•测试频率为1MHz,OSC LEVEL:0.5V。
•电感是用Keysight Technologies LCR测量仪4285A测量的。同等的测量可以使用同等的测量设备。
•电感值：电感值从实际初始值下降约30%时的直流电流。
•Isat：电感量从实际初始值下降约30%的直流电流。
•Itemp：温度上升约ΔT=40°C时的直流电流。
•根据我们的使用环境，Itemp是一个参考值。
•在最终应用中，电路设计应使部件的温升不超过40℃。
